Nutzung des Formeleditors in Microsoft Word 2010

Der Formeleditor in Microsoft Word ist oft nicht genutzt worden, weil es vor der Version Word 2007 zu umständlich war. Mit dem Officepaket 2007 und jetzt mit Word 2010 ist der Formeleditor von Microsoft aufpoliert worden und bietet eine nützliche Anwendung, wenn innerhalb von Word Dokumenten, zum Beispiel einer wissenschaftlichen Arbeit, mathematische Ausdrücke niedergeschrieben werden sollen.

Den Formeleditor in Word findet man unter dem Karteireiter "Einfügen" fast ganz rechts. Mit einem Klick auf das Symbol Formel einfügen öffnet sich ein Fenster, in dem bereits mehrere Vorschläge für mathematische Formeln integriert sind. Insofern man eine andere Formel einfügen möchte, so klickt man in dem Auswahlmenü einfach auf "Neue Formel einfügen".

Wenn man sich entschieden hat, so erscheint im Word Dokument die Möglichkeit zur Eingabe einer Formel mit dem Formeleditor. Im Beispiel haben wir auf den Button "Neue Formel einfügen" geklickt, so dass das Feld leer ist, wie im Bild zu sehen ist. Solange man in diesem Feld aktiv ist, kann man aus dem extra Menü im Word Formeleditor Symbole und Strukturen von Formeln wählen. Diese sind in verschiedenster Weise kombinierbar und werden direkt im Formeleditor von Microsoft Word angezeigt.

Die extra Menüs im Formeleditor von Microsoft Word 2010

Im Normalfall wird man als erstes eine gewisse Struktur einer Formel festlegen wollen. Die Strukturen auf der rechten Seite des Menüs vom Formeleditor in Microsoft Word bieten alle Möglichkeiten, die man sich denken kann. Vom Bruch über verschiedene Exponentialfunktionen mit der EULERschen Zahl und Wurzelfunktionen, bis hin zu logarithmischen Funktionen werden im Formeleditor alle Möglichkeiten gegeben. Selbst die Matrizenrechnung ist von Microsoft im Formeleditor bedacht worden.

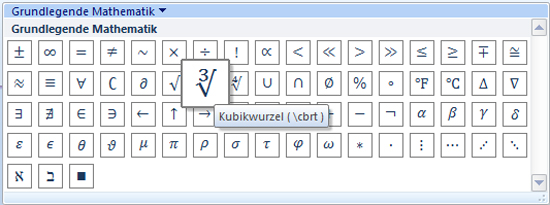

Wenn man sich das entsprechende Gerüst der Formel erstellt hat, so kann man in der Mitte des Menüs im Formeleditor verschiedene Symbole wählen, die in Word sonst nur über das Einfügen von Sonderzeichen bzw. Symbolen möglich wäre. Da diese in Formeln häufiger verwendet werden als in normalen Textdokumenten von Word, hat diese Microsoft hier mit integriert. Das folgende Menü zeigt die Standardauswahl im Bereich der Symbole im Formeleditor von Word.

Beispiele von Formeln im Microsoft Word Formeleditor

Wir werden im Folgenden mehrere Beispiele von Eingaben in den Word Formeleditor geben. Die Beispiele sollen am Anfang einfach sein, am Ende jedoch komplex. Es soll erkennbar sein, dass mittlerweile auch komplexeste Formeln mit dem Formeleditor ganz einfach in ein Word Dokument eingebunden werden können.

1. Formel der kinematischen Energie im Word Formeleditor eingeben

Die Formel der kinematischen Energie benötigt ein tiefergestellten Index sowie einen Bruchstrich. Wir benötigen also aus den Strukturen einen Bruch und eine Option, Buchstaben tiefer zu stellen. Wir wählen die folgenden Strukturen im Word Formeleditor aus:

Unter der Auswahl Skript kann man das Tiefer stellen von Formelteilen im Formeleditor finden.	Unter der Auswahl Bruch findet man den geraden Bruchstrich für die Formel.

Das Ergebnis im Eingabefeld des Formeleditors sieht man im nebenstehenden Bild. Mit den Pfeiltasten kann man jetzt jedes einzelne Element, welches als Kästchen dargestellt ist, anwählen. Weiterhin kann man auch zwischen den Bestandteilen noch mit normaler Tastatureingabe Werte in die Formel schreiben. Wir schreiben also E für Energie in das ganz linke Kästchen, "kin" als Indize für kinematisch in das Feld, welches tiefergestellt ist. Danach drücken wir wieder einmal nach rechts und schreiben zwischen die Bestandteile des Formeleditors ein = Zeichen. Oberhalb des Bruchstriches fügen wir ein m für die Masse ein, darunter eine 2. Als letztes noch einmal nach rechts drücken und v für Geschwindigkeit sowie mit ALT GR + 2 das Quadrat der Geschwindigkeit. Das Ergebnis der Eingabe im Formeleditor wird auf der rechten Seite gezeigt.

Natürlich kann man auch über "Skript" und "Hochstellen" den Formeleditor für das Quadrat der Geschwindigkeit nutzen. Da aber die Eingabe von Quadrat und dritter Potenz mit der ALT GR Taste einfacher und schneller geht, haben wir uns für diesen Weg entschieden.

2. Formel des arithmetischen Mittelwertes im Formeleditor

Zur Darstellung der Formel des arithmetischen Mittelwertes in einem Word Dokument benötigen wir analog zum obigen Beispiel über Einfügen und Formel einfügen ein Formelfeld. Das Menü des Formeleditors wird wieder automatisch geöffnet. Diesmal wählen wir aus dem Menü unter Akzent den Balken oben als Erstes aus, um später die Variable x zu überstreichen und so das Zeichen für den Mittelwert anzuzeigen. Weiterhin wird wieder der Bruch benötigt. Im Zähler des Bruchstriches markieren wir das Kästchen wie auf der nebenstehenden Abbildung und fügen unter "Großer Operator" das Summenzeichen ein. Das Kästchen hinter dem Summenzeichen markieren und wie im Beispiel der Formel der kinematischen Energie unter Skript das tiefergestellt auswählen. Das Ergebnis der leeren Formel im Editor sehen Sie links. Die nachfolgenden Abbildungen zeigen die neue Auswahl Balken und Summenzeichen.

		Mit den Pfeiltasten können wir nun wieder alle benötigten Daten in die zugehörigen Kästchen eingeben. Die fertige Formel im Word Dokument sollte dann so aussehen:

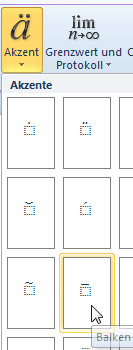

Der Oberstrich für den Mittelwert befindet sich unter Akzent.	Das Summenzeichen befindet sich im Word Formeleditor Menü unter Großer Operator.
