Wie erstellt man eine Brückenschaltung mit Microsoft Visio

Die Brückenschaltung oder Brückengleichrichtung ist eine elektrische Schaltung, bei der aus einer Wechselstromquelle eine Gleichstromquelle gemacht wird. Dies erreicht man mit Dioden. Dioden sind vergleichbar mit Rückschlagventilen der Hydraulik und Pneumatik. Der Strom wird nur in einer Richtung durchgelassen, in der Gegenrichtung jedoch gesperrt. Das elektrotechnische Symbol für eine Diode aus MS Visio zeigt die einführende Abbildung.

Öffnen der MS Visio Vorlage Konstruktion - Elektrotechnik

Die Vorlage von elektrotechnischen Schaltplänen findet man in der Kategorie Konstruktion von Microsoft Visio. Dazu muß Datei und "Neu" gewählt werden. Nach der Auswahl der Konstruktionskategorie wählt man die Vorlage der Elektrotechnik. Daraufhin öffnet sich eine neue Zeichnung. In den Shapes links findet man bereits alle geläufigen Elektro Shapes in MS Visio.

	Nach der Auswahl Konstruktion und Elektrotechnik allgemein werden in MS Visio vorgeschlagene Elektro Shapes bereits in der Shape Leiste links angezeigt.

Erstellen des Brückenschaltplans mit Microsoft Visio

Nachdem durch die Auswahl der Vorlage alle elementaren Elektro Shapes in Visio angezeigt werden, wählt man aus der Kategorie Halbleiter und Elektronenröhren das Shape für Diode aus. Dieses wird per Drag and Drop auf das Arbeitsblatt gezogen. Da für die Brückenschaltung insgesamt vier Dioden benötigt werden, markiert man das erste Elektro Shape für Dioden in MS Visio. Mit gedrückter STRG Taste kann man das Shape auf einfache Art und Weise vervielfältigen. Bei gedrückter STRG Taste erhält man die Abbildung des Cursors so wie es im obigen Bild sichtbar ist. Das Shape wird insgesamt viermal kopiert und man erhält die rechts stehende Abbildung.

Da die vier Shapes in einem Quadrat angeordnet werden sollen, muss man die Shapes jetzt jeweils drehen. Dazu nutzen wir bei markiertem Dioden Shape den Punkt oberhalb des Shapes. Beim überfahren mit der Maus zeigt sich ein runder Pfeil. Mit gedrückt gehaltener linker Maustaste kann das Elektro Shape in Visio gedreht werden.

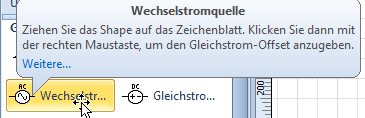

Die linke Abbildung zeigt die Richtung an, wie die Dioden später in der Brückenschaltung angeordnet sein müssen. Dazu werden die Dioden Shapes in Visio per Drag and Drop an eine geeignete Stelle gezogen. Diese Grobanordnung muss später nochmals verändert werden, da mit Verbindern in MS Visio gearbeitet wird. Zuerst aber soll eine Wechselstromquelle Bestandteil unseres Elektrotechnikschaltplans in Visio werden. Das Shape der AC Stromquelle in Visio befindet sich in der Shape Kategorie Grundlegende Elemente fast ganz oben. Wie bereits das Dioden Shape wird auch das Shape der Stromquelle per Drag and Drop auf die Zeichnung gezogen. Das Shape wirdlinks von der Diodenanordnung positioniert.

In den folgenden Schritten müssen die einzelnen Elektro Shapes verbunden werden. Dazu wählen wir aus der Karteikarte Start das Tool Verbinder aus. Standardmäßig sind hier rechtwinklige Verbinder ausgewählt. Um zwei Elektro Shapes miteinander zu verbinden zeigen wir bei aktiviertem Verbindertool auf ein Ende eines Shapes. Der Cursor ändert sich wie in der rechts zu sehenden Abbildung. Bei gedrückter linker Maustaste wird der Verbinder bis zu einem Ende eines Dioden Shapes gezogen. Die Verbindung ist jetzt fest und wird auch bei Positionsänderungen von Shapes mit verändert. Anschließend verbinden wir den zweiten Anschluss des AC Stromquellen Shapes mit der rechten Seite der Diodenanordnung sowie alle Ecken der Dioden Shapes miteinander. Die Shapes werden so verschoben, dass eine ordentliche Anordnung entsteht. Wenn die Bearbeitung dies erfordert, so kann aus dem standardmäßig eingestellten rechtwinkligen Verbinder ein gerader Verbinder gemacht werden. Das Ergebnis sollte wie folgt aussehen.

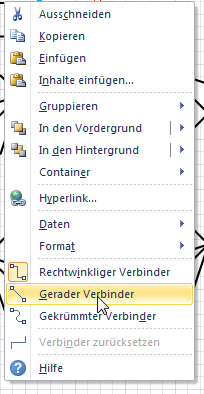

Mit Rechtsklick auf einen Verbinder öffnet sich das Bearbeitungsmenü. Hier kann der gerade Verbinder wie in der Abbildung ersichtlich ausgewählt werden.	Nach der Anordnung der Dioden Shapes, die durchaus etwas Fingerspitzengefühl erfordert, erhält man obiges Elektro Schaltbild in Visio.

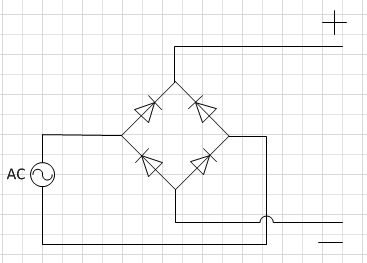

Als letztes soll noch die Gleichstromquelle visualisiert werden, die aus der Brückenschaltung heraus entsteht. Die Anschlüsse der Gleichstromquelle befinden sich an der oberen und unteren Ecke des Dioden Quadrats. Es werden wieder Verbinder genutzt, um den Anschluss nach rechts anzuzeigen. Aus der Shapekategorie Beschriftungssymbole können noch die Shapes für den Pluspol und den Minuspol per Drag and Drop in die Visio Zeichnung gezogen werden. Die Pole unterscheiden sich je nachdem, ob man die technische oder physikalische Stromrichtung angeben möchte. Das Ergebnis der kompletten Brückenschaltung als Elektro Schaltplan in Microsoft Visio sieht dann wie folgt aus:
